многоканальная линия

АКН на шасси КАМАЗ

Каталог вакуумных нефтепромысловых машин АКН на шасси КамАЗ. Базовая комплектация АКН-10 КамАЗ 43118: 10 м3, КО-505, горловина Ду 500 мм, рукава, ДОПОГ.
Запросить опросный лист и получить расчет
  • все машины имеют необходимые лицензии и сертификаты качества;
  • гарантия на навесное оборудование составляет 12 месяцев, на шасси - 24 месяца;
  • мы гарантируем своевременную отгрузку и доставку в любую точку РФ и СНГ;
  • купить нашу технику можно в лизинг или кредит;
  • по желанию клиента мы выполним доработки и оснастим дополнительным оборудованием.
Варианты комплектаций
Стоимость навесного оборудования с монтажом вакуумной нефтепромысловой машины в стандартной комплектации 550 000 рублей, в том числе НДС. Базовые характеристики и варианты комплектаций приведены по ссылкам ниже
Стандартная комплектация
Дополнительные опции
Насосы и шасси
Стандартная комплектация

Объем цистерны
10 000 литров (10м3)
Технологическая горловина
Ду 500 мм, оборудована системой предупреждения
попадания закачиваемой жидкости в насос
Управление вакуумным насосом
4-ходовый кран имеет три основных порядка действий:
1 - забор (всасывание жидкости в цистерну)
2 - свободное опорожнение системы (самотёк)
3 - нагнетаемое опорожнение цистерны
Напорно-всасывающий рукав
1 шт., маслобензостойкий диаметром 75 или 100 мм,
длиной 6 метров, в комплекте
с накидной гайкой или БРС Camlock
Пеналы металлические для укладки рукавов
2 шт. по бокам цистерны.
Крепления напорно-всасывающего рукава
внутри пеналов
Смотровое окно
В верхней части заднего днища, на просвет,
с крышкой для очистки, с подсветкой
Мановакууметр
Устанавливается для определения величины разряжения,
создаваемого вакуумным насосом внутри цистерны при закачке
и давления - при выкачке.
Заборное устройство
Лючок АНМ-53
Маслоотделитель
оборудован краном для слива
отработанного масла
Лестница и площадка обслуживания горловины
Площадка из просечного металла с противоскользящим
эффектом, оборудована поручнями
Лестница и площадка обслуживания вакуумного насоса
Лестница складная площадка обслуживания
насоса с поручнями
Электрооборудование
4 габаритных фонаря по бокам цистерны,
2 габаритных фонаря сверху на заднем днище,
фара-прожектор на заднем днище,
фонарь освещения вакуумного насоса

Дополнительные опции

Замена стандартного насоса КО-505А:
на КО-510
+ 10 000 руб
на ВК-6М2Н
+ 200 000 руб
на PNR-122
+ 380 000 руб
на PVT-200
+ 1 444 500 руб
Изготовление цистерны большего объема (за каждый дополнительный куб)
+ 13 000 руб
Изготовление цистерны из стали 5мм вместо 4мм
+ 10 000 руб
Люк в заднем днище для чистки Ду 600мм
+ 20 000 руб
Изготовление цистерны с механическим открыванием дна
+ 40 000 руб
Дополнительная заливная горловина
+ 5 000 руб
Дополнительный смотровой глазок
+ 2 000 руб
Электронная отсечка глушит двигатель при заполнении
+7 500 руб
Клапан ограничения вакуума и давления
+15 000 руб
Металлический инструментальный ящик с замком
+ 10 000 руб
Установка тахографа с блоком СКЗИ
+ 50 000 руб
Установка ГЛОНАС
+ 12 000 руб
Установка спального места на шасси
+ 50 000 руб
Подогрев сливного люка от выхлопных газов
+ 20 000 руб
Термоизоляция цистерны ППУ 50мм
+ 32 000 руб
Установка отопителя кабины Планар
+ 25 000 руб

Насосы и шасси

Характеристики основных шасси для монтажа АКН-10, АКН-10 ОД, АКНС-10 (АКН-10С)

Камаз

Базовое шасси КамАЗ-43118-50 КамАЗ 43118-50 КамАЗ-65115-48
Колесная формула 6х6, односкатная 6х6, односкатная 6х6, двускатная
Экологический класс Евро-5 Евро-5 Евро-5
Мощность двигателя, лс 300 300 300
Модель КП ZF9 154 ZF9
Тип кабины Рестайлинговая Рестайлинговая Рестайлинговая
Размер шин 390/95 R20 или 425/85 R21 390/95 R20 или 425/85 R21 11.00 R20 или 11.00 R22,5

Вакуумные насосы

  КО-505 КО-510 ВК-6М2Н PNR-122D PVT-200
Страна-производитель Россия Россия Россия Италия Италия
Взрывозащищенное исполнение нет нет Да нет
Производительность по воздуху, куб.м./час 310 360 270 730 1350
Максимальная глубина самовсасывания, м 4,5 4,5 4,5 7
Потребляемая мощность, кВт 8 9 22 19
Частота вращения ротора насоса, об/мин 1450 1450 1500 1300
Создаваемое разряжение, МПа 0,085 0,085 0,085 0,008
Масса, кг 123 125 215 177
Привод насоса от КОМ, шкиво-ременная передача
Время заполнения цистерны, мин, не более 15 15 15 9


Каталог АКН

Типовые решения - в наличии на складе
Типовые решения - шаблонные решения, применимые ко многим отраслям. Многие из них есть в наличии на складе!
Каталог
Список
Сортировать продукцию
АКН-10 КамАЗ-43118
10м3, КО-505, спальное место, ДЗК за кабиной
Краткие характеристики
10м3, КО-505, спальное место, ДЗК за кабиной
Вместимость цистерны, куб.м
10
АКН-10 КамАЗ-43118
10м3, КО-505, люк 600мм, доп.горловина; спальное место, ДЗК на заднем свесе
Краткие характеристики
10м3, КО-505, люк 600мм, доп.горловина; спальное место, ДЗК на заднем свесе
Вместимость цистерны, куб.м
10
АКН-10 КамАЗ-43118
10м3, КО-505, люк 600мм, доп.горловина; спальное место, ДЗК за кабиной
Краткие характеристики
10м3, КО-505, люк 600мм, доп.горловина; спальное место, ДЗК за кабиной
Вместимость цистерны, куб.м
10
АКН-10 КамАЗ-43118
10м3, КО-505, люк 600мм, доп.горловина, подогрев сливного крана; спальное место, ДЗК за кабиной
Краткие характеристики
10м3, КО-505, люк 600мм, доп.горловина, подогрев сливного крана; спальное место, ДЗК за кабиной
Вместимость цистерны, куб.м
10
АКН-10 КамАЗ-43118
10м3, КО-505, люк 600мм, подогрев сливного крана; спальное место, ДЗК за кабиной
Краткие характеристики
10м3, КО-505, люк 600мм, подогрев сливного крана; спальное место, ДЗК за кабиной
Вместимость цистерны, куб.м
10
АКН-10 КамАЗ-43118
10м3, КО-505, люк 600мм, доп.горловина, подогрев сливного крана; спальное место, ДЗК за кабиной. Шасси клиента (давальческое), Евро3
Краткие характеристики
10м3, КО-505, люк 600мм, доп.горловина, подогрев сливного крана; спальное место, ДЗК за кабиной. Шасси клиента (давальческое), Евро3
Вместимость цистерны, куб.м
10
АКН-10 КамАЗ-43118
10м3, КО-505, люк 600мм, мерная трубка; без спального места, ДЗК за кабиной. Шасси клиента (давальческое)
Краткие характеристики
10м3, КО-505, люк 600мм, мерная трубка; без спального места, ДЗК за кабиной. Шасси клиента (давальческое)
Вместимость цистерны, куб.м
10
АКН-10-ОД КамАЗ-43118
10м3, КО-505, механическое открывание дна, без спального места, ДЗК на заднем свесе
Краткие характеристики
10м3, КО-505, механическое открывание дна, без спального места, ДЗК на заднем свесе
Вместимость цистерны, куб.м
10
АКН-10-ОД КамАЗ-43118
10м3, КО-505, механическое открывание дна, спальное место, ДЗК за кабиной, подогрев сливного крана
Краткие характеристики
10м3, КО-505, механическое открывание дна, спальное место, ДЗК за кабиной, подогрев сливного крана
Вместимость цистерны, куб.м
10
АКН-10-ОД КамАЗ-43118
10м3, КО-505, гидравлическое открывание дна, спальное место, ДЗК за кабиной, подогрев сливного крана
Краткие характеристики
10м3, КО-505, гидравлическое открывание дна, спальное место, ДЗК за кабиной, подогрев сливного крана
Вместимость цистерны, куб.м
10
АКН-10-ОД КамАЗ-43118
10м3, КО-505, гидравлическое открывание дна, спальное место, ДЗК за кабиной. Шасси клиента (давальческое)
Краткие характеристики
10м3, КО-505, гидравлическое открывание дна, спальное место, ДЗК за кабиной. Шасси клиента (давальческое)
Вместимость цистерны, куб.м
10
АКН-10-ОД КамАЗ-43118
10м3, КО-510, механическое открывание дна, без спального места, ДЗК на заднем свесе
Краткие характеристики
10м3, КО-510, механическое открывание дна, без спального места, ДЗК на заднем свесе
Вместимость цистерны, куб.м
10
АКН-10-ОД КамАЗ-43118
10м3, КО-510, механическое открывание дна, спальное место, ДЗК за кабиной
Краткие характеристики
10м3, КО-510, механическое открывание дна, спальное место, ДЗК за кабиной
Вместимость цистерны, куб.м
10
АКН-10-ОД КамАЗ-43118
10м3, PNR-124D, механическое открывание дна, без спального места, ДЗК на заднем свесе
Краткие характеристики
10м3, PNR-124D, механическое открывание дна, без спального места, ДЗК на заднем свесе
Вместимость цистерны, куб.м
10
АКНС-10 КамАЗ-43118
10м3, ВК-6М2Н, гидравлический подъем и открывание дна. Без спального места, ДЗК на заднем свесе
Краткие характеристики
10м3, ВК-6М2Н, гидравлический подъем и открывание дна. Без спального места, ДЗК на заднем свесе
Вместимость цистерны, куб.м
10
АКНС-10 КамАЗ-43118
10м3, КО-510, гидравлический подъем и открывание дна. Без спального места, ДЗК за кабиной
Краткие характеристики
10м3, КО-510, гидравлический подъем и открывание дна. Без спального места, ДЗК за кабиной
Вместимость цистерны, куб.м
10

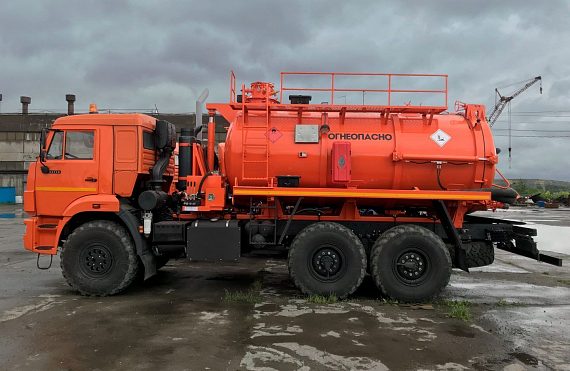

АКНС-10 КамАЗ-43118
10м3, PVT200 (ATEX), гидравлический подъем и открывание дна. Без спального места, ДЗК на заднем свесе
Краткие характеристики
10м3, PVT200 (ATEX), гидравлический подъем и открывание дна. Без спального места, ДЗК на заднем свесе
Вместимость цистерны, куб.м
10
АКН ОД автопоезд 10+10 на шасси КамАЗ-65115
10+10м3, PNR-124, механическое открывание дна. Спальное место
Краткие характеристики
10+10м3, PNR-124, механическое открывание дна. Спальное место
Вместимость цистерны, куб.м
10
АКНС-13 КамАЗ-65115
13м3, PVT-400, гидравлический подъем и открывание дна. Без спального места
Краткие характеристики
13м3, PVT-400, гидравлический подъем и открывание дна. Без спального места
Вместимость цистерны, куб.м
12
Показать еще 15 решений
